项目背景
随着我国经济的发展，钢铁工业厂房大量增加。由于工业厂房的建筑空间、面积、跨度较大，功能较为复杂，因此其安全系统设计在工厂中占有很重要的位置。而只能型其他检测报警系统是将现场检测到的气体浓度转换成标准电流信号、现场免开盖安全维护、数码管现场显示环境气体浓度值、故障报警、两级报警及报警时间、可与上位机通讯完全国际标准智能体报警监控。

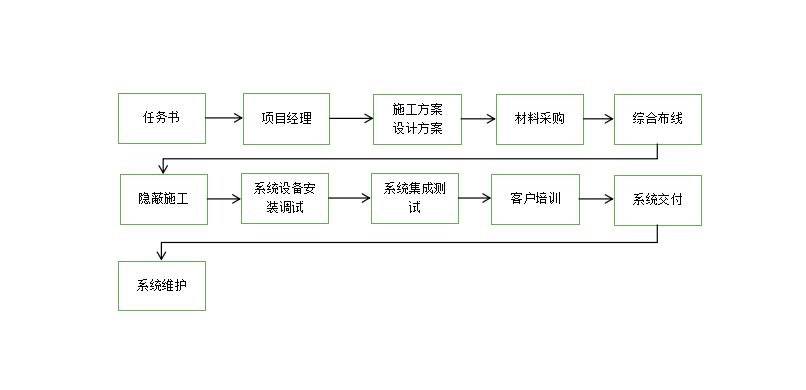

施工流程控制图
优势价值
需求设定
1）对各车间及办公区等重要地点对各种煤气气体的自动化监测。
2）监控系统的各车间及办公楼等经过RS-485网络及以太网，通过串口及TCP/IP协议进行通信，连接集成为一个有机整体，实现数据的共享，显现联动控制功能。
3）对报警参数的设置：对气体检测值设定一级报警限制值和二级报警限制值，对不同报警级别和不同的报警声音。
4）提供数据历史查询及曲线图表显示。
5）提供数据自动记录功能，根据用户设定的时间间隔要求，按时间间隔自动记录每台探测器的运行状态，当时的气体检测值。
6）系统是24小时不间断工作，
要求可靠运行，计算机系统预留WEB发布及上位机等功能。
项目详情
此项目自动化监控系统通过Modbus通讯协议与各车间气体报警控制器进行点对点的通讯，负责整个厂区的集中监控和管理。在每个安装有毒有害气体探头的车间及办公区配置一套数字采集系统，负责读取各个车间气体探测器的数据（4-24mA），并转成数字信号。将所有监控、系统数据通过RS-485（有线方式）或以太网（无线方式），传送给厂监控计算机管理系统。厂计算机管理系统应安装Windows XP、Vista或最新的Windows7操作系统，应用软件采用基于ASK（INSPEC）软件平台开发的应用软件。本系统可实现从本公司的气体报警控制器中采集数据。
监控画面包括：总厂区域监控的总貌画面、各区域详细监控画面、数据表显示画面、报表查看画面、历史记录查询画面、参数设置画面等系统状态监控画面。
在系统主要画面上由系统名称，以及各车间总报警。当各车间监控范围内任意1台气体探测器法伤报警时，总报警提示报警信息记录以及声音提示，提醒操作人员有气体报警或现场仪表故障。
画面的设计按照先总后分，即先总视图，合理导引系统的多个监控画面。做到快速引导，快速查看所有信息的细节。需要表现细节的设备状况使用ASK的丰富动画进行逼真模拟。用颜色、位置、转动、显示/隐藏、数值、曲线、病状图等各种最佳方式模拟和显示各种气体探测器的运行状态、参数等。
应用产品
（ASK-8008）(ASK-8016)(软件，接收手机端软件数据采集及移动端数据发布）
（ask8008 ask8010图片）
